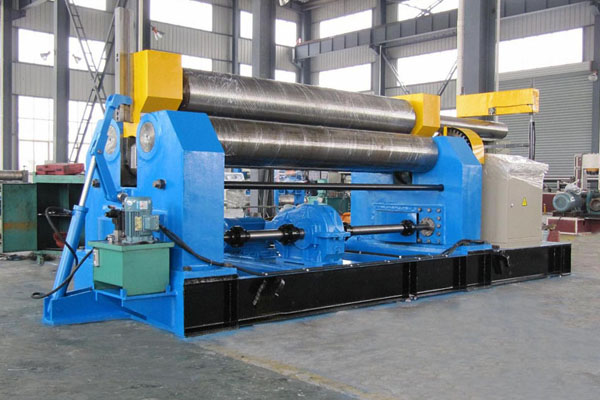

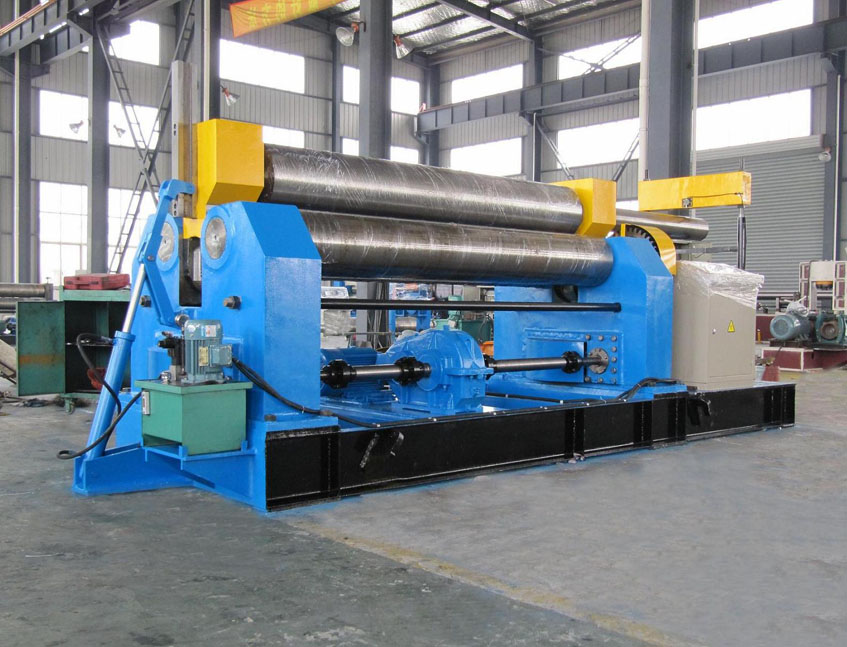

W11-20x2500對稱式三輥卷板機
機械式三輥對稱式卷板機性能特點：該機結構型式為三輥對稱式，上輥在兩下輥中央對稱位置作垂直升降運動，通過絲桿絲母蝸桿傳動獲得，兩下輥?zhàn)餍D(zhuǎn)運動，由電機帶動。通過減速機的輸出齒輪與下輥齒輪嚙合，為卷制板材提供扭矩。

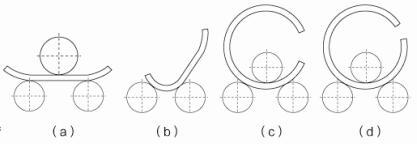

該三輥卷板機的缺點是板材端部需借助其它設備進行預彎。
| W11-20x2500 |
Zui高 軋制厚度 | 20mm |
Zui高 軋制寬度 | 2500mm |
Zui小 滿載時的軋制直徑 | 800mm |
屈服極限 | 245MPa |
上輥直徑 | 340mm |
下輥直徑 | 260mm |
下羅拉之間的中心距離 | 440mm |
主電機功率 | 18.5KW |
變速馬達功率 | 7.5KW |
